產品詳情

　　鋁鎂合金管母線的用途

　　主要應用在我國電力建設工程中電網輸電導線與變電站變壓器之間的導體連接、輸電線路中的跳線、電力設備中的連接導體以及大電流直流融冰裝置中作過流導體，是取代傳統的矩形、槽形、棒形母線和軟導線的全新導體，是電力輸變電系統中關鍵的設備(材料)之一，對輸變電系統及電力設備的安全、可靠運行起著重要的作用。

　　鋁鎂合金管母線的性能

　　該系列產品具有獨特的材料性質(LDRE稀土鋁合金、6Z63耐熱鋁合金等)、是一種新型節能的母線導電材料，是傳統鋼芯鋁絞線、槽型、矩型鋁母線的替代產品。

　　鋁鎂合金管母線的主要性能體現在：

　　1)管型導體(母線)采用國內先進的熱頂鑄造無縫管等一系列的先進工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

　　2)產品采用公司自行研發的稀土、耐熱鋁合金材料(已申報國家發明)，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定，達到國際先進水平;

　　3)對流散熱條件好，溫升低，損耗小，導電能力強、載流量大;

　　4)耐熱性能高，可提高管母線的工作溫度(工作溫度達到150℃-200℃)，導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性;

　　5)安裝占地面積小，組合管母線是軟導線占地面積的1/3;

　　6)抗腐蝕，不易覆冰、抗災能力強，使用壽命長(國內首次應用在融冰裝置中);

　　7)安裝方便，外形美觀，運行安全、穩定、可靠，便于檢修和維護。

　　鋁鎂合金管母線的外觀

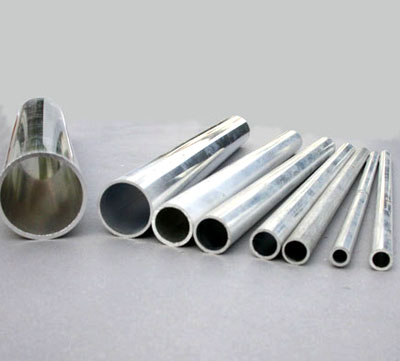

　　產品為空心管形結構，表面光澤，外形美觀，尺寸均勻。外徑尺寸從φ60mm到φ300mm;壁厚從3mm到12mm，單根長度最長可達15米。實圖如下：

　　鋁合金管母線的技術要求：

　　1) 管口平整，且與軸線垂直。

　　2) 管母線長度偏差為正誤差：+15～+25mm

　　3) 管母線允許有不影響外徑尺寸的矯直螺旋痕，其深度不超過0.5mm

　　4) 管母線彎曲度：m/L<2.0mm

　　5) 管母與其配套的襯管的間距不大于0.5mm并能保證安裝需要。

　　6) 母線表面光潔平整，無有裂紋、折皺、夾雜物及變形和扭曲現象。

　　7) 管母材質采用6063G系列，狀態：T6。

　　8) 彈性模量值以控制其安裝后的撓度值在規定范圍內。

　　鋁鎂合金管母線遵循的技術標準

　　GB/T 3190-2008 《變形鋁及鋁合金化學成分》

　　GB/T 4436-1996 《鋁及鋁合金管材外形尺寸及允許偏差》

　　GB/T 4437.1-2000 《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》

　　GB6983 《工業用鋁及鋁合金拉(扎)制管》

　　GB228 《金屬拉伸試驗方法》

　　GB/T6893-2000 《鋁及鋁合金拉(軋)制無縫管》

　　GB/T4437.1-2000 《鋁及鋁合金外形尺寸及允許偏差(擠壓無縫)》

　　GB/T4437.2-2001 《鋁及鋁合金外形尺寸及允許偏差(擠壓有縫)》

　　GB/T3048.2-2007 《電線電纜電性能試驗方法、金屬導體電阻率材料試驗》

　　YS/T454-2003 《鋁及鋁合金導體》

　　Q/XH01-2008 《鋁及鋁合金管型導體》

　　GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規范》

　　包裝、標志、運輸、貯存：GB/T3199—2007《鋁及鋁合金加工產品包裝、標志、運輸、貯存》

　　鋁鎂合金管母線 6063-Φ80/72

　　鋁鎂合金管母線 6063-Φ100/90

　　鋁鎂合金管母線 6063-Φ110/100

　　鋁鎂合金管母線 6063-Φ120/110

　　鋁鎂合金管母線 6063-Φ130/116

　　鋁鎂合金管母線 6063-Φ130/110

　　鋁鎂合金管母線 6063-Φ150/136

　　鋁鎂合金管母線 6063-Φ170/156

　　鋁鎂合金管母線 6063-Φ170/154

　　鋁鎂合金管母線 6063-Φ170/150

　　鋁鎂合金管母線 6063-Φ200/180

　　鋁鎂合金管母線 6063-Φ250/230

　　鋁鎂合金管母線 6063-Φ250/226

　　鋁鎂合金管母線 6063-Φ280/256

　　鋁鎂合金管母線 6063-Φ300/270

　　鋁鎂合金管母線 6063-Φ320/290

　　鋁鎂合金管母線產品主要特性：

　　● 管母為空心導體，對流散熱條件好，溫升低，損耗小;

　　● 趨膚效應系數小，電流分布均勻，電流密度可達1.4A/mm2;

　　● 有利于提高電暈起始電壓;

　　● 安裝、維修簡單，連接方便;占地面積小，是軟導線的的1/3;

　　● 內部晶粒組織致密，抗腐蝕性強;不易覆冰、抗災能力強;

　　● 6Z63高強度耐熱鋁合金管型母線可在150°C—200°C環境下安全運行，在250°C環境下，抗拉強度可保持常溫時88%以上，該特性適合融冰裝置工程、大容量變電站工程。
